摄像机的结构由摄像镜头、录像器和话筒组成。
   一、摄像镜头
   镜头是摄像机成像系统的重要组成部分，在画面的创作过程中起着决定性的作用。电视摄影通过摄像机上的光学镜头摄取画面和观察拍摄对象，因此，了解和掌握摄像机镜头的工作原理及其成像特点是十分必要的。

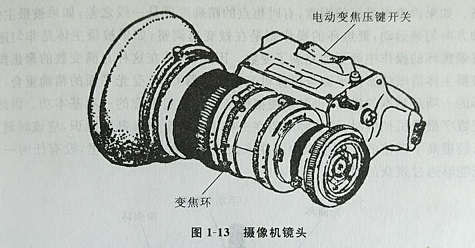

   摄像机镜头（图1-13）是使景物形成光学影像的重要器件。它如同摄像机的眼睛，由透镜系统组合而成，包含许多凹凸不同的透镜。拍摄物体时，被摄物体的光线透过摄像机的镜头感应在光敏面上。

   通常摄像机上所安装的镜头为光学变焦距镜头，其镜头的光学特征都是由焦距、相对孔径（光圈）及视场角构成。由于摄取的视场角不同，摄像镜头有广角与长焦之分。在实际使用中，使用频率最高的是变焦距镜头，通过连续的焦距变化来获得不同的拍摄范围。其焦距的变化范围有大有小。一般变焦距镜头上装有伺服装置，使镜头的操作变得简单易行。通常专业级以上的摄像机，都设有自动调焦功能。
   光圈有手动调节和自动调节两种方式。焦距有手动和电动调节两种方式。输入到距镜头的控制电压主要有电动变焦距控制电压、光圈关闭电压和自动光圈控制电压，它们都来自机体的自动控制电路。电动变焦距控制电压是可调的直流电压，它通过变焦电机带动镜头上的变焦环旋转，从而调节焦距；当摄像机输出彩条信号时或进行自动黑平衡调节时，光圈关闭电压使光圈自动关闭；自动光圈控制电压用于控制光圈大小，使输出的图像信号幅度符合标准。
    当录像机与摄像机组装成一体化摄录机，或者摄像机与便携式录像机连接使用时，安装在变焦距镜头上的一个称为“录像机启动/停止”的开关可输出控制电压，启动录像机开始记录或暂停记录。
    （一）镜头聚焦环
    获得主体影像的清晰度并不是一件十分容易的事情。特别是高清晰度数字摄像机面世之后，因摄像机清晰度不足和电视屏幕尺寸有限而被掩盖了的画面焦点问题被突出地暴露出来。2002年，中央电视台为数码影院储备片源，审查了十部用数字高清晰度摄像机拍摄的电视电影。其中的九部影片因为包括画面焦点在内的一些具体的技术指标不符合要求而未被技术审查通过。这一结果使许多摄影师忽然感觉到在高清晰度画面条件下，诸如焦点的精确性等技术操作，已经成为困扰数字影像质量提高的紧迫问题。在经历了大屏幕或大尺寸高清监视器放映的体验之后，使不少有过丰富拍摄经历的摄影师，对于影像清晰度的标准有了重新的认识，从而将审视的目光再一次地聚集在小小聚焦环上。

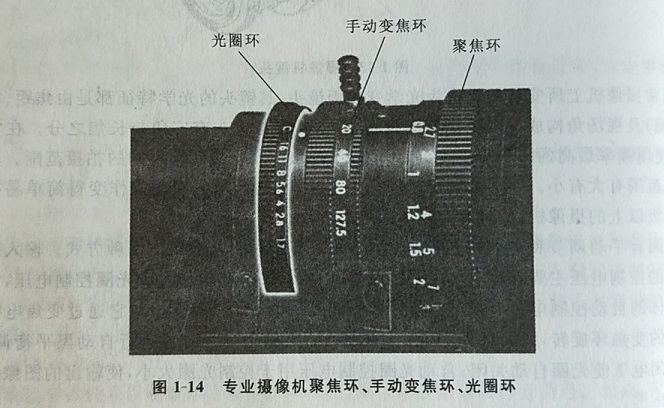

    在对动态画面拍摄时，聚焦环的操作也是动态的，根据摄影镜头聚焦环上调焦刻度的设计的情况，可以清楚地发现调焦刻度之间的间距是不均衡的，如图1-14所示。从镜头的聚焦环上可以清楚地看到：0.8~3.0m之间刻度上的聚焦环转动距离并不与被摄距离的间距成恒定比例。也就是说与摄像机距离不同的被摄主体，在与摄像机发生等量的距离变化时，在聚焦环上调整的幅度差异是很大的。距离摄像机越远，聚焦环的调整幅度越小，调整的精度要求越高。如果再考虑景深的因素，有时焦点的精确度就是一线之差；如果被摄主体沿摄影镜头光轴方向匀速运动，聚焦环的操作则是在做变速调整；如果被摄主体是非匀速运动，那么在调整聚焦环的操作中就更加充满了变数。因此，能够在这种充满变数的聚焦操作中.始终保持被摄主体清晰的影像平面与摄像机光电传感器CCD受光平面的精确重合，这不仅是影视摄影的一项最基本的操作，也是电视摄像师必须扎实掌握的一项基本功。因此，在运用高清晰度数字摄像机拍摄时，摄像师需要在头脑中有一个大屏幕的意识，应该时刻意识到在清晰度已经提高了四倍的画面影像中。在未来数码影院的大银幕里，没有任何一点技术操作的瑕疵能够逃过观众的眼睛。
